Индикатор часового типа с магнитной стойкой

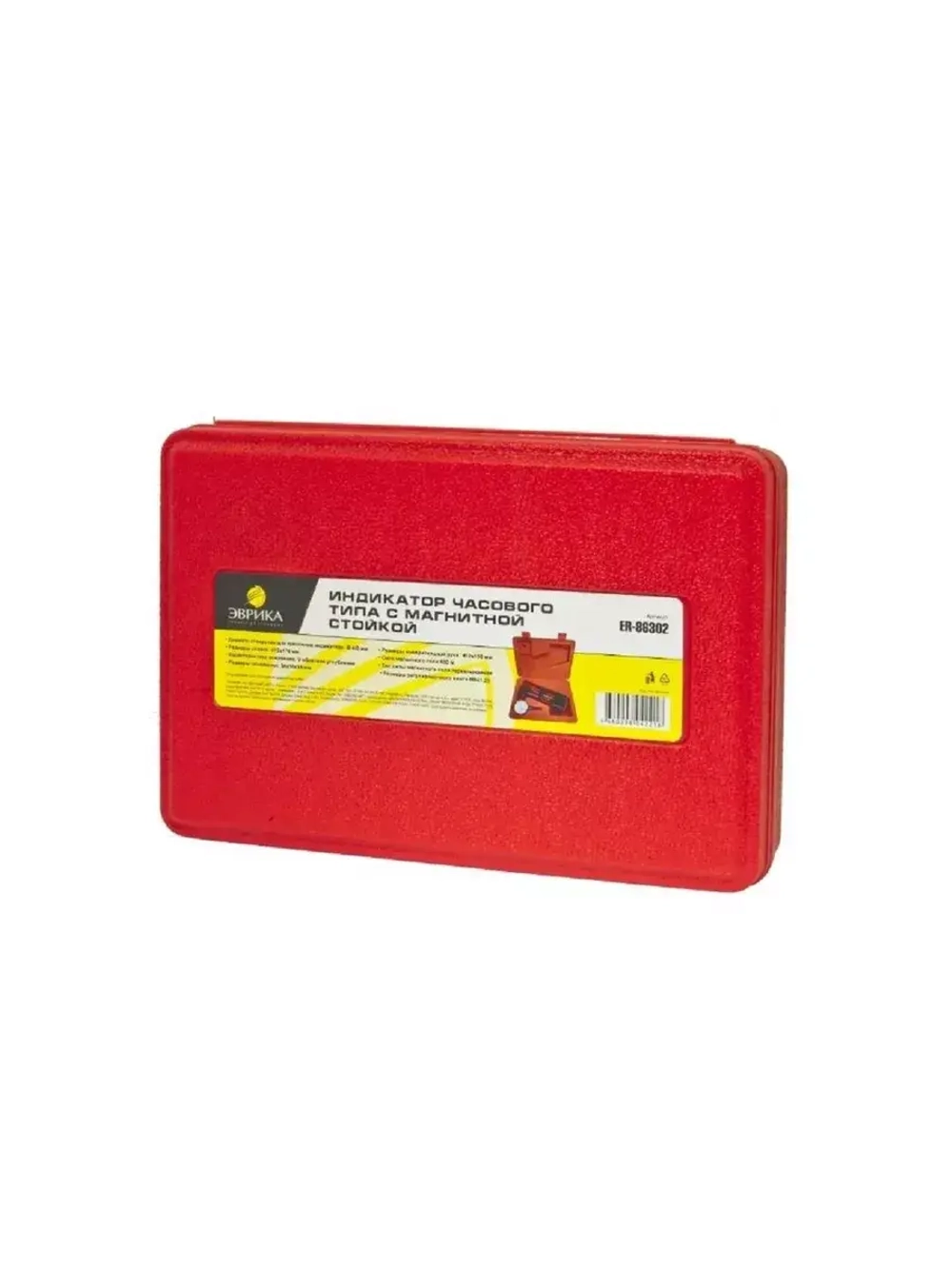

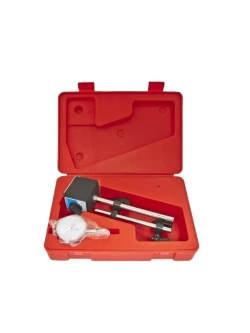

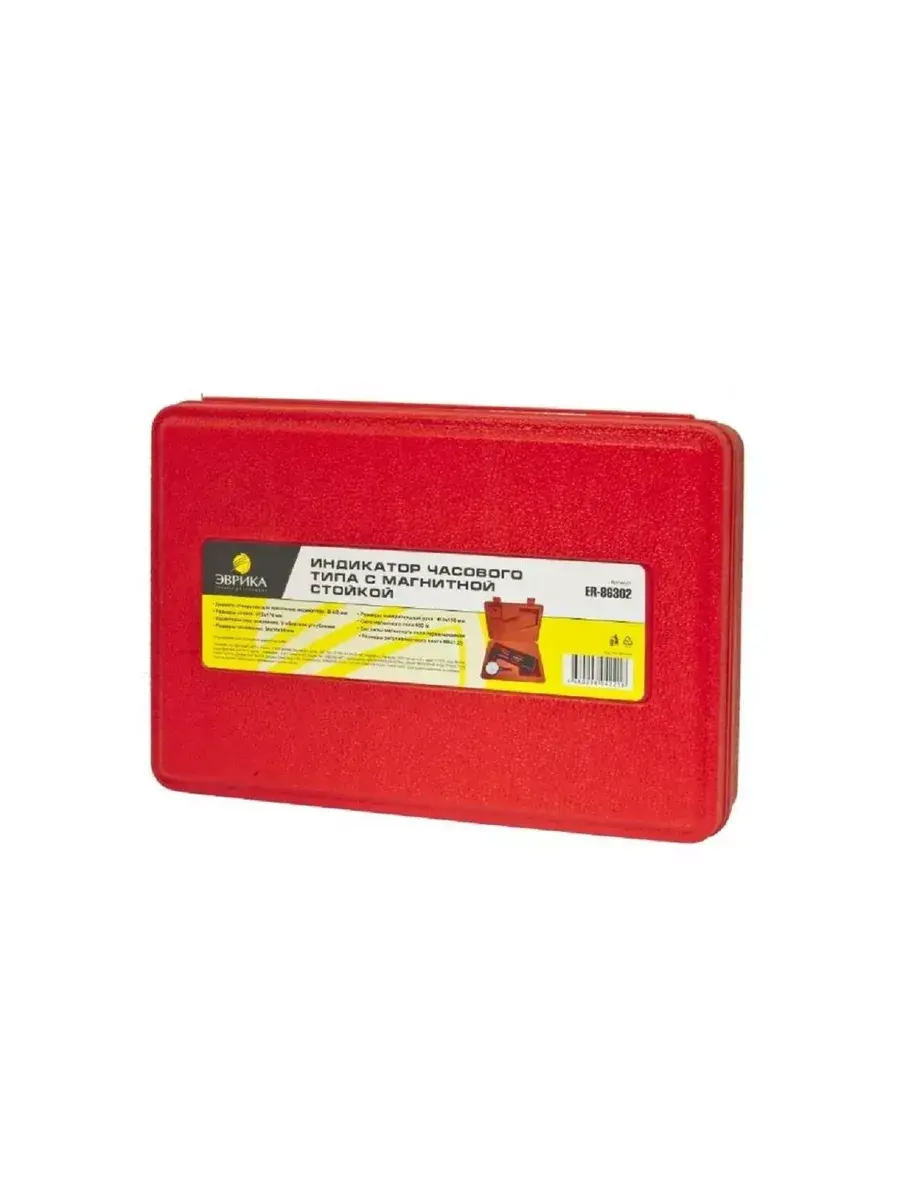

Индикатор ER-86302 часового типа с магнитной стойкой (погрешность-0,01мм), в кейсе ЭВРИКА. Индикаторы часового типа с ценой деления 0,01 мм (далее - ИЧТ) предназначены для измерения линейных размеров абсолютным и относительным методами, определения величины отклонений от заданной геометрической формы и взаимного расположения поверхностей.Индикаторы применяются в различных отраслях промышленности. .Индикатор состоит из цилиндрического корпуса со встроенным часовым механизмом;циферблата с круговой шкалой, установленном внутри ободка; верхней втулки и гильзы,расположенными в диаметральной плоскости корпуса и служащими направляющими для измерительного стержня с измерительным наконечником, который передает измеряемое значение параметра через часовой механизм стрелке. Индикатор часового типа имеет две шкалы: основную для отсчета сотых долей миллиметра и шкалу счетчика оборотов – для отсчета миллиметров. Основная шкала имеет 100 делений,следовательно, один оборот стрелки соответствует перемещению измерительного стержня на 1мм (малая стрелка при этом перемещается на одно деление шкалы счетчика оборотов ). Диаметр отверстия для крепления индикатора: 4/8мм Размеры стойки d12*176мм Характеристики основания V-образное углубление Размеры основания 58*50*55мм Размеры измерительной руки d10*150мм Сила магнитного поля 600N Размеры регулировочного винта М8*1,25мм.
